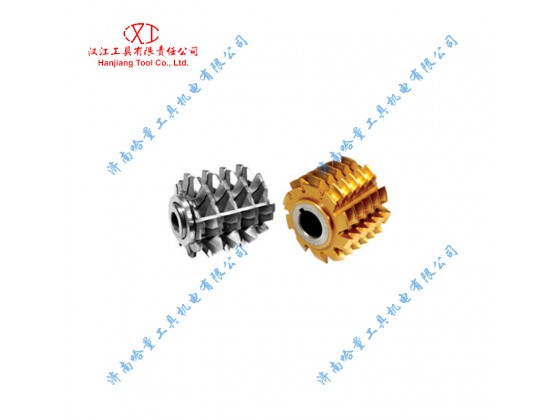

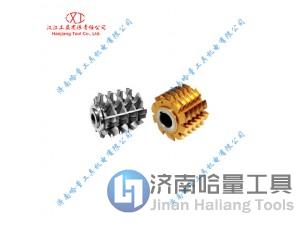

齿轮滚刀（DIN 8002-77 B型）

型号:齿轮滚刀（DIN 8002-77 B型）

规格:

产品简介: 齿轮滚刀（DIN 8002-77 B型）

德国标准齿轮滚刀 DIN 8002

● 20°压力角

● 不切顶

● 右旋或左旋

● 滚刀分两请种型式，请于订货时注明：
　A型：滚刀带端面键槽
　B型：滚刀带内孔键槽

● 模数大于10mm的滚刀宜采用镶片结构.
也可按DIN3972的其它齿型（Ⅰ、Ⅲ或Ⅳ型）承制

精切滚刀标准齿高
　(按DIN 3972Ⅱ型齿形)

　　　　　　　　　　B型　　　　　　　　　　　单位：mm

Module
模数

Outside Dia.
外径

Overall Length
全长

Hole Dia.
孔径

1
50

32

22

1.25
40

1.5
63

50

27

1.75

2

2.25
71

56

2.5
63

2.75

3
80

71

32

3.25

3.5

3.75
90

80

4

4.5
90

5
100

100

5.5
112

112

40

6

6.5
118

118

7
125

8
125

132

9
140

150

10
150

170

50

11
160

180

12
170

200

14
190

224

16
212

250

60

18
236

280

20
250

300

锥柄麻花钻_立铣刀_拉刀_插齿刀_汉江工具（山东）有限公司

齿轮滚刀（DIN 8002-77 B型）

相关产品：

产品展示

●	20°压力角
●	不切顶
●	右旋或左旋
●	滚刀分两请种型式，请于订货时注明：　A型：滚刀带端面键槽　B型：滚刀带内孔键槽
●	模数大于10mm的滚刀宜采用镶片结构. 也可按DIN3972的其它齿型（Ⅰ、Ⅲ或Ⅳ型）承制
		精切滚刀标准齿高　(按DIN 3972Ⅱ型齿形)

Module 模数	Outside Dia. 外径	Overall Length 全长	Hole Dia. 孔径
1	50	32	22
1.25	50	40	22
1.5	63	50	27
1.75
2
2.25	71	56
2.5		63
2.75		63
3	80	71	32
3.25
3.5
3.75	90	80
4		80
4.5		90
5	100	100
5.5	112	112	40
6	112	112
6.5	118	118
7	118	125
8	125	132
9	140	150
10	150	170	50
11	160	180
12	170	200
14	190	224
16	212	250	60
18	236	280
20	250	300
