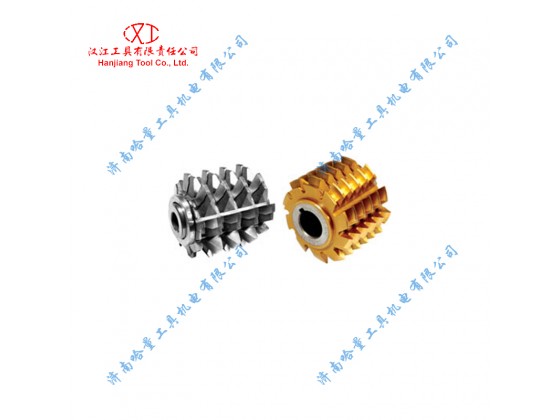

齿轮滚刀(ANSI B94.7-80 双径节单头)
型号:齿轮滚刀(ANSI B94.7-80 双径节单头)
规格:齿轮滚刀(ANSI B94.7-80 双径节单头)
产品简介: 美国标准 齿轮滚刀 ANSI B 94.7
美国标准 齿轮滚刀 ANSI B 94.7
| ● | 14.5°或20°压力角 |
|
|
| ● | 不切顶 | ||
| ● | 右旋或左旋 | ||
| ● | 单头或多头★ | ||
| ● | 按BS 2062/I的英国标准滚刀亦可承制 | ||
| ● |
★订制多头滚刀其精度需要与用户协商确定 ★★亦可按旧标准2.157/DP切深承制，请查阅 |
||
| ● | ★★★径节DP小于2.54的滚刀宜采用镶片结构 |
精切滚刀标准切深
|
双径节单头滚刀尺寸 单位：Inches
|
Combination
Pitch 双径节 |
Outside
Dia. 外 径 |
Overall
Length 全 长 |
Hole
Dia. 孔 径 |
备 注 |
| 3/4 |
4.00
|
4.00
|
1.25
|
●分数的分子表示法向径节 ●分数的分母表示用于计算齿顶高和 全齿高的径节 |
| 4/5 |
3.50
|
3.50
|
||
| 5/7 |
3.25
|
3.25
|
||
| 6/8 |
3.00
|
3.00
|
||
| 7/9 | ||||
| 8/10 | ||||
| 9/11 |
2.75
|
2.75
|
||
| 10/12 | ||||
| 12/14 |
2.50
|
2.50
|
