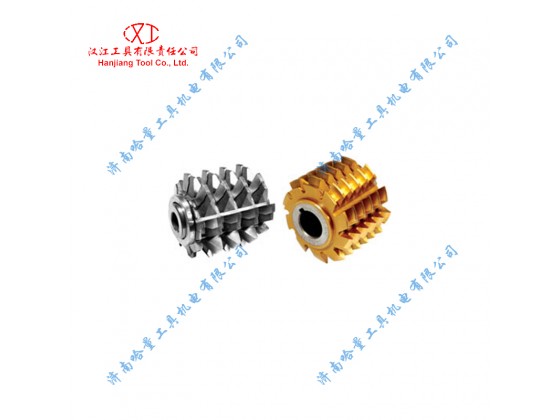

齿轮滚刀（ANSI B94.7-80 单头）
型号:齿轮滚刀（ANSI B94.7-80 单头）
规格:齿轮滚刀（ANSI B94.7-80 单头）
产品简介: 美国标准 齿轮滚刀 ANSI B 94.7
美国标准 齿轮滚刀 ANSI B 94.7
| ● | 14.5°或20°压力角 |
|
|
| ● | 不切顶 | ||
| ● | 右旋或左旋 | ||
| ● | 单头或多头★ | ||
| ● | 按BS 2062/I的英国标准滚刀亦可承制 | ||
| ● |
★订制多头滚刀其精度需要与用户协商确定 ★★亦可按旧标准2.157/DP切深承制，请查阅 |
||
| ● | ★★★径节DP小于2.54的滚刀宜采用镶片结构 |
精切滚刀标准切深
|
单头滚刀尺寸 单位：Inches
|
Diametral
Pitch 径 节 |
Outside
Dia. 外 径 |
Overall
Length 全 长 |
Hole Dia.
孔 径 |
|
1.00 ★★★
|
10.75
|
15.00
|
2.50
|
|
11.75
|
3.00
|
||
|
1.25 ★★★
|
8.75
|
12.00
|
2.00
|
|
9.75
|
2.50
|
||
|
1.50 ★★★
|
8.00
|
10.00
|
2.00
|
|
9.00
|
2.50
|
||
|
1.75 ★★★
|
7.25
|
9.00
|
2.00
|
|
8.25
|
2.50
|
||
|
2.00-2.24 ★★★
|
5.75
|
8.00
|
1.50
|
|
7.00
|
2.00
|
||
|
2.25-2.49 ★★★
|
5.50
|
7.50
|
1.50
|
|
6.50
|
2.00
|
||
|
2.50-2.74 ★★★
|
5.00
|
7.00
|
1.50
|
|
6.25
|
2.00
|
||
|
2.75-2.99
|
5.00
|
6.00
|
1.50
|
|
6.00
|
2.00
|
||
|
3.00-3.49
|
4.50
|
5.00
|
1.25
|
|
5.00
|
1.50
|
||
|
5.75
|
5.75
|
2.00
|
|
|
3.50-3.99
|
4.25
|
4.75
|
1.25
|
|
4.75
|
1.50
|
||
|
5.50
|
5.50
|
2.00
|
|
|
4.00-4.99
|
4.00
|
4.00
|
1.25
|
|
4.50
|
4.50
|
1.50
|
|
|
5.25
|
5.25
|
2.00
|
|
|
5.00-6.99
|
3.50
|
3.50
|
1.25
|
|
4.00
|
4.00
|
1.50
|
|
|
4.75
|
4.75
|
2.00
|
|
|
7.00-7.99
|
3.25
|
3.25
|
1.25
|
|
3.75
|
3.75
|
1.50
|
|
|
4.50
|
4.50
|
2.00
|
|
|
8.00-11.99
|
3.00
|
3.00
|
1.25
|
|
3.50
|
3.50
|
1.50
|
|
|
12.00-13.99
|
2.75
|
2.75
|
1.25
|
|
14.00-19.99
|
2.50
|
2.50
|
|
|
20.00-21.99
|
|||
|
22.00-23.99
|
2.00
|
||
|
24.00-25.40
|
