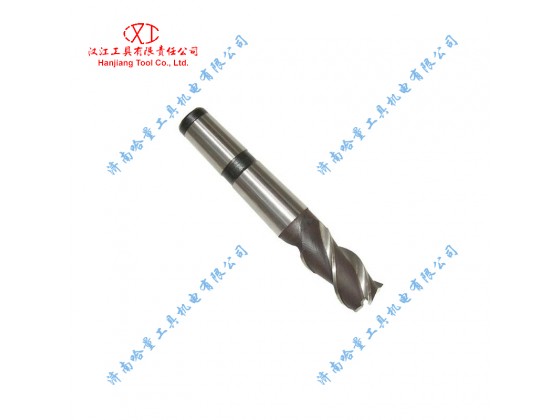

汉江细齿莫氏锥柄立铣刀

型号:细齿莫氏锥柄立铣刀

规格:细齿莫氏锥柄立铣刀

产品简介:

	细齿莫氏锥柄立铣刀按GB/T6117.2-1996生产，分两种型式:Ⅰ型和Ⅱ型。
	规格和范围:Ⅰ型:φ14～63
	Ⅱ型:φ32～63

Ⅰ型

Ⅱ型

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
(GB/T6117.2-1996 Ⅰ型）

编　　号	直　径 D		全长L	刃部长度l		齿数	莫氏锥柄
编　　号	尺寸	偏　差	全长L	标准型	长型	齿数	莫氏锥柄
22264-028	14	±0.215	111	26	-	5	2
029	14		138	-	53	5
030	16		117	32	-	6
031	16		148	-	63
032	18		117	32	-
033	18		148	-	63
034	20	±0.26	123	38	-
035	20		160	-	75
036	22		140	38	－		3
037	22		177	－	75
038	25		147	45	－
039	25		192	－	90
040	28		147	45	－
041	28		192	－	90
042	32	±0.31	155	53	－	8
043			208	－	106
044			178	53	－		4
045			231	－	106		4
046	36		155	53	－		3
047			208	-	106		3
048			178	53	－		4
049			231	－	106
050	40		188	63	－
051			250	－	125
052			221	63	－		5
053			283	－	125		5
054	45		188	63	－		4
055			250	－	125		4
056			221	63	－		5
057			283	－	125		5
058	50		200	75	－		4
059			275	－	150		4
060			233	75	-		5
061			308	-	150		5
062	56	±0.37	200	75	-	10	4
063			275	-	150		4
064			233	75	-		5
065			308	-	150
066	63		248	90	-
067	63		338	-	180

　　　　　　　　　　　　　　　　　　　　　　　　　　　　
(GB/T6117.2-1996 Ⅱ型)

编　号	直　　径		全长	刃部长度		齿数	莫氏锥柄
编　号	尺寸	偏差	全长	标准型	长型	齿数	莫氏锥柄
22264-068	32	±0.31	201	53	-	8	4
069	32		254	-	106
070	36		201	53	-
071	36		254	-	106
072	40		211	63	-
073			273	-	125
074			249	63	-		5
075			311	-	125		5
076	45		211	63	-		4
077			273	-	125		4
078			249	63	-		5
079			311	-	125		5
080	50		223	75	-		4
081			298	-	150		4
082			261	75	-		5
083			336	-	150		5
084	56	±0.37	223	75	-	10	4
085			298	-	150		4
086			261	75	-		5
087			336	-	150
088	63		276	90	-
089	63		366	-	180
