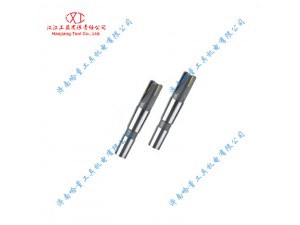

汉江锥柄键槽铣刀
型号:锥柄键槽铣刀
规格:锥柄键槽铣刀
产品简介:
|
锥柄键槽铣刀可按GB1113-73生产，规格范围:Φ14～Φ40。
|
||
| 也可按GB1113-81生产，规格范围:Φ14～Φ50 |
|
(GB1113-73)
|
编 号
|
直 径 D
|
全长L | 刃部长度l |
莫氏 圆锥 |
||
| 尺寸 | 偏 差 | |||||
| 用于Dc4配合 | 用于Jz级配合 | |||||
|
22330-001
|
14
|
+0.045
+0.017 |
-0.031
-0.059 |
110
|
24
|
2
|
|
002
|
16
|
115
|
28 | |||
|
003
|
18
|
120
|
32 | |||
|
004
|
20
|
+0.055
+0.022 |
-0.038
-0.071 |
125
|
36 | |
|
005
|
24
|
145
|
40
|
3
|
||
|
006
|
28
|
150
|
45
|
|||
|
007
|
32
|
+0.066
+0.029 |
-0.046
-0.083 |
155 |
50
|
|
|
008
|
36
|
185
|
55
|
4
|
||
|
009
|
40
|
190 |
60
|
|||
(GB1113-81)
|
编 号
|
直 径 D
|
全长L | 刃部长度l |
莫氏 圆锥 |
||
| 尺寸 | 极限偏差 | |||||
| e8 | d8 | |||||
|
22330-010
|
14
|
-0.032
-0.059 |
-0.031
-0.059 |
110
|
24
|
2
|
|
011
|
16
|
115
|
28 | |||
|
012
|
18
|
120
|
32 | |||
|
013
|
20
|
-0.040
-0.073 |
-0.065
-0.098 |
125
|
36 | |
|
014
|
22
|
|||||
|
015
|
25
|
145
|
40
|
3
|
||
|
016
|
28
|
150 |
45
|
|||
|
017
|
32
|
-0.050
-0.089 |
-0.080
-0.119 |
155
|
50
|
|
|
018
|
36
|
185 |
55
|
4
|
||
|
019
|
40
|
190 |
60
|
|||
|
020
|
45
|
195 |
65
|
|||
|
021
|
50
|
|||||
