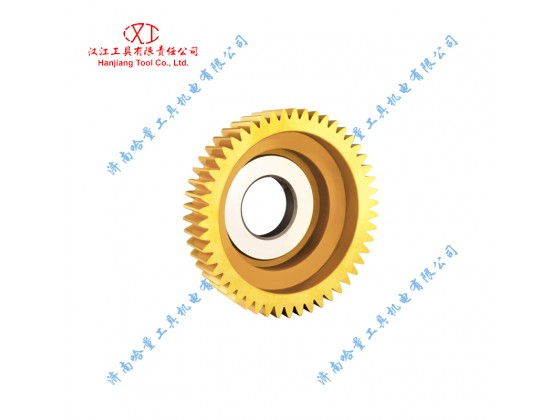

中国标准 碗形直齿插齿刀 GB 6081-85Ⅱ型
型号:碗形直齿插齿刀（GB 6081-85 II）
规格:碗形直齿插齿刀（GB 6081-85 II）
产品简介: 碗形直齿插齿刀（GB 6081-85 II）
|
●
|
不切顶精切20°压力角直齿圆柱齿轮用插齿刀。
|
|
●
|
插齿刀精度可按下列标准承制： GB 6082-85, DIN 1829-1977, JIS B 4356-85, BS 5246-1976 |
|
●
|
径节制插齿刀亦可承制以下规格范围： 径节(DP)：2 １／４～ 4 公称直径：3″～ 8″ |
|
Nominal
Dia. 公称直径 |
Module
模 数 |
Pitch
Dia. 分圆直径 |
No. of
Teeth 齿 数 |
Hole Dia.
孔 径 |
Width
厚 度 |
|
50mm
|
1
|
50
|
50
|
20
|
25
|
|
1.25
|
40
|
||||
|
1.5
|
51
|
34
|
|||
|
1.75
|
50.75
|
29
|
|||
|
2
|
50
|
25
|
|||
|
2.25
|
49.5
|
22
|
|||
|
2.5
|
50
|
20
|
|||
|
2.75
|
49.5
|
18
|
|||
|
3
|
51
|
17
|
27
|
||
|
3.25
|
48.75
|
15
|
|||
|
3.5
|
49
|
14
|
|||
|
75mm
|
1
|
76.00
|
76
|
31.743
|
30
|
|
1.25
|
75.00
|
60
|
|||
|
1.5
|
50
|
||||
|
1.75
|
75.25
|
43
|
|||
|
2
|
76.00
|
38
|
|||
|
2.25
|
76.50
|
34
|
|||
|
2.5
|
75.50
|
30
|
|||
|
2.75
|
77.00
|
28
|
|||
|
3
|
75.00
|
25
|
32
|
||
|
3.25
|
78.00
|
24
|
|||
|
3.5
|
77.00
|
22
|
|||
|
3.75
|
75.00
|
20
|
|||
|
4
|
76.00
|
19
|
|||
|
100mm
|
1
|
100.00
|
100
|
31.743
或（or） 44.443 |
32
|
|
1.25
|
80
|
||||
|
1.5
|
102.00
|
68
|
|||
|
1.75
|
101.50
|
58
|
34
|
||
|
2
|
100.00
|
50
|
|||
|
2.25
|
101.25
|
45
|
|||
|
2.5
|
100.00
|
40
|
|||
|
2.75
|
99.00
|
36
|
|||
|
3
|
102.0
|
34
|
|||
|
3.25
|
100.75
|
31
|
|||
|
3.5
|
101.50
|
29
|
36
|
||
|
3.75
|
101.25
|
27
|
|||
|
4
|
100.00
|
25
|
|||
|
4.5
|
99.00
|
22
|
|||
|
5
|
100.00
|
20
|
|||
|
5.5
|
104.50
|
19
|
|||
|
6
|
108.00
|
18
|
|||
|
125mm
|
4
|
124.00
|
31
|
31.743
或（or） 44.443 |
40
|
