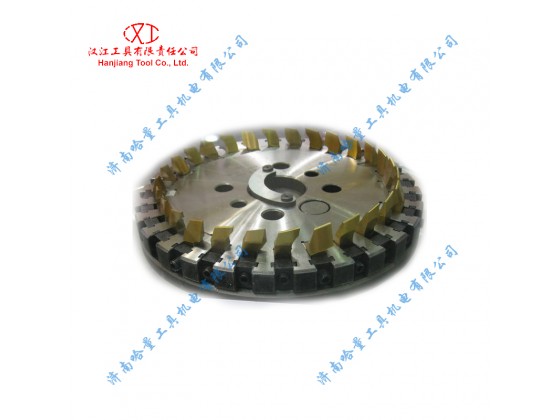

新结构弧齿锥齿轮铣刀
型号:新结构弧齿锥齿轮铣刀
规格:新结构弧齿锥齿轮铣刀
产品简介:
由于汽车、拖拉机工业的飞速发展，对其所用弧齿锥齿轮提出了更高的要求。近年来我国众多齿轮厂家从国外格里森公司引进了各种先进的弧齿锥齿轮铣齿机及配套的新结构弧齿锥齿轮铣刀盘，新结构弧铣刀的需求也日益增加，为了满足广大用户的要求，我公司组织开发了这种先进刀具，并已投入批量生产。
我公司生产的新结构弧铣刀的特点是：
1. 生产效率高，经用户使用，比老结构弧铣刀提高2～3倍以上；
2. 刀具精度高，寿命长，如三面粗切铣刀单齿切削长度达15米/齿以上，仍能切削；
3. 互换性好，可与格里森或其它厂家的同类刀具相互换。
该产品获98年陕西省机械工业科技进步三等奖。主要生产规格见下表：
|
刀 具 型 式
|
基本直径
|
刀 尖 距
|
齿数Z
|
切深mm
|
|
新结构双面粗切弧铣刀
RIDG-AC |
5″
|
W0.5―3
|
16
|
9.5
|
|
6″
|
W0.5―3.75
|
20
|
12.7
|
|
|
7.5″
|
W0.5―4.75
|
24
|
12.7
|
|
|
9″
|
W0.5―4.75
|
28
|
14.2
|
|
|
12″
|
W0.75―6.25
|
36
|
19.4
|
|
|
新结构三面粗切弧铣刀
RIDG-AC |
5″
|
W2―3
|
16
|
9.5
|
|
6″
|
W2―3.75
|
20
|
12.7
|
|
|
7.5″
|
W2―5
|
24
|
12.7
|
|
|
9″
|
W2―5
|
28
|
14.2
|
|
|
12″
|
W2―6.5
|
36
|
19.4
|
|
|
螺旋成形法和单循环法双面精切圆拉刀
|
5″
|
W1.75―3.75
|
8
|
13
|
|
6″
|
W1.75―3.75
|
8
|
13
|
|
|
7.5″
|
W1.75―5
|
8
|
14.3
|
|
|
9″
|
W1.75―5
|
8
|
17.8
|
|
|
12″
|
W1.75―6.5
|
8
|
22.8
|
|
|
新结构单面精切弧铣刀
|
5″
|
按用户要求
|
12
|
9.5
|
|
6″
|
按用户要求
|
12、16
|
9.5
|
|
|
7.5″
|
按用户要求
|
16
|
12.7
|
|
|
9″
|
按用户要求
|
16、20
|
14.3
|
|
|
12″
|
按用户要求
|
24、28
|
19
|
注：齿形角或刀号按用户要求。
订购时请注明以下内容：
１． 双面及三面粗切铣刀刀齿订货注明： 名称、基本直径、刀尖距、齿形角或刀号、齿数、旋向。 例：新结构三面粗切铣刀刀齿： 12″、W4、αw 22°30＇、αn 22°30＇、Z36、左。
２． 双面精切铣刀刀齿订在货时须注明： 名称、基本直径、刀尖距、齿形角齿数、旋向。 例：螺旋成形法园拉刀刀齿： 9″ W4 αw21°15＇ αn21°15＇ Z8。
３． 单面精切铣刀刀齿订货时须注明： 名称、基本直径、形成直径、工作齿形角、齿数、齿顶宽(或代号)、修缘高度及修缘量(或代号)、旋向。 例：单面外精切铣刀刀齿： 12″、Dw301.71、αw 14°Z28、B、A。 若订购成套铣刀时，还须注明铣刀刀体基距和内孔型式。
